Ställverk för lågspänning

Efterfrågan på lågspänningsställverk är stor, och varje kund har sina unika önskemål. Vi erbjuder huvud- och fördelningsställverk samt lösningar som passar allt från tyngre industrier till kommersiella verksamheter, servisställverk och distributionscentraler.

Brett sortiment

Behovet av lågspänningsställverk kan vara mycket kundspecifikt, och därför har vi utvecklat en lång rad alternativa upplägg. Kännetecknande för samtliga är modern teknik och hög flexibilitet.

Drift- och personsäkert

Lågspänningsställverken är av mycket hög kvalitet. De är testade enligt IEC/EN 61439. Efter önskemål utför vi också kompletterande person- och driftsäkerhetstester.

Flexibelt moduluppbyggt

Vi jobbar moduluppbyggt och kan därför erbjuda stor frihet vid val av elektriska komponenter. Dessutom ges en stor flexibilitet när det gäller bredd, höjd och djup, vilket innebär att ställverken helt kan anpassas till uppställningsplatsen.

Våra lågspänningsställverk

Våra lågspänningsställverk finns i ett flertal beprövade utföranden som erbjuder lösningar för alla typer av installationer.

Variant navigation

Utökad flexibilitet

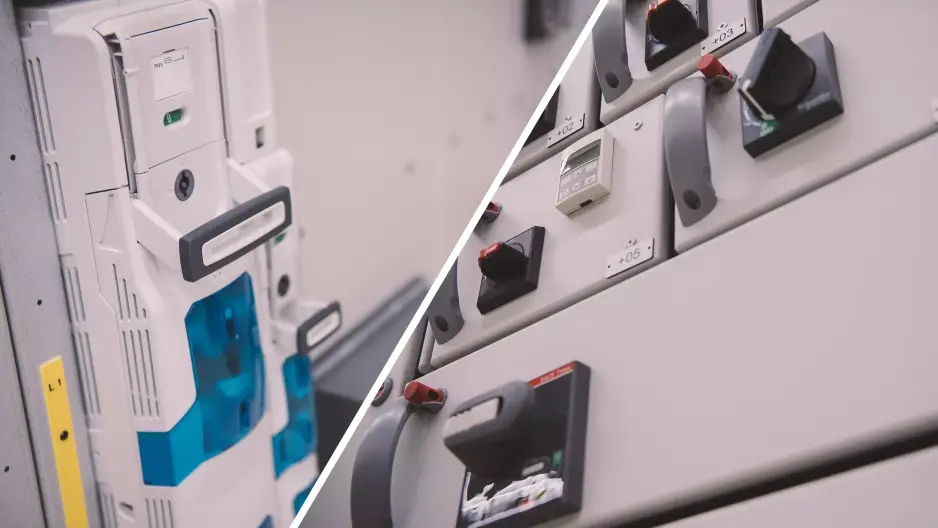

HMS, som står för Holtab Modular Switchboard, är moduluppbyggt och erbjuder full frihet vid val av elektriska komponenter. Flexibiliteten hos HMS gör att du i stort sett kan utforma ditt ställverk efter de fysiska förutsättningar som gäller i ett befintligt utrymme eller efter olika önskemål om ingående komponenter och apparater.

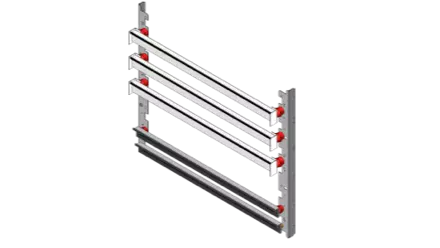

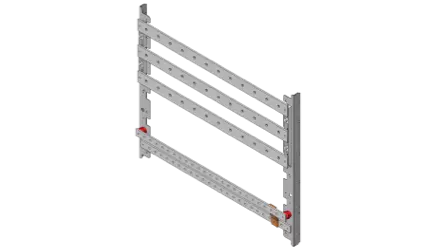

Som standard bygger vi listställverk med följande system: Kabeldon IP, Cewe Z, 185Power och DIN standard.





  • Kundanpassat

    Skräddarsydda lösningar helt efter kundkrav.

  • Personsäkerhet

    Konstruerad och provad med fokus på säkerhet för montör och omgivning.

  • Enligt standard

    Uppfyller gällande standard IEC/EN 61439.

Produktfakta

  • Skensystem

    Kabeldon IP, Cewe Z,
    185Power, DIN

  • Systemjordning

    TN, TT, IT

  • Inre indelning

    Form 1

  • Design

    Enligt IEC/EN 61439-2

  • Kapslingsklass

    < IP20

  • Märkström

    < 2 700 A

  • Märkkorttidsström

    < 60 kA, 1s

  • Märksstötsström

    < 132 kA

  • Isolationsmärkspänning

    1000 V AC

  • Märkdriftspänning

    < 800 V, 50Hz

Grad av skydd: IP2X
Material: Aluminium
Strömstyrka: 400-2500A
Fasavstånd: 85 mm

Utgående grupper
Säkringsstorlekar 000, 00, 1, 2, 3
MCCB (ABB) 160-515A

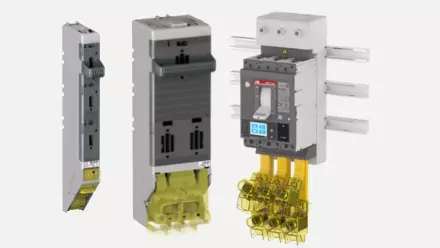

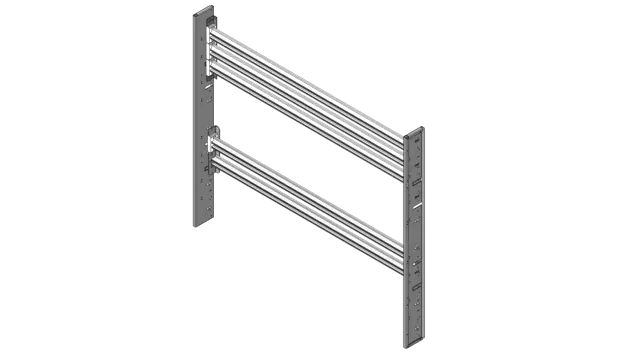

Med system Kabeldon IP kan vi leverera ett magnetfältsreducerande lågspänningsställverk.

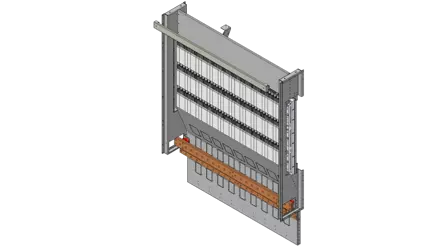

Grad av skydd: IP2X
Material: Aluminium
Strömstyrka: 630-2500A
Fasavstånd: 185 mm

Utgående grupper
Säkringsstorlekar 00, 1, 2, 3

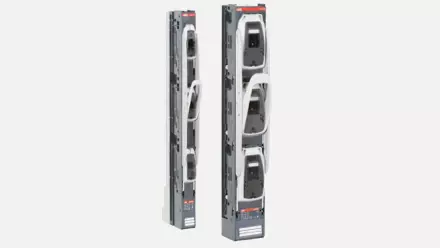

Grad av skydd: IP2X
Material: Förtent koppar
Strömstyrka: 1 600–2 700A
Fasavstånd: 185 mm

Utgående grupper
Säkringsstorlekar 00, 1, 2, 3
MCCB (Siemens, ABB, Schneider) 160–1 450A

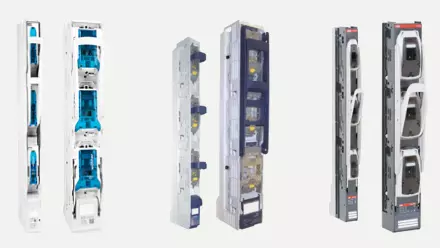

Grad av skydd: IPXX
Material: Förtent koppar
Strömstyrka: 1 000-2 500A
Fasavstånd: 185 mm

Utgående grupper
Säkringsstorlekar 00, 1, 2, 3

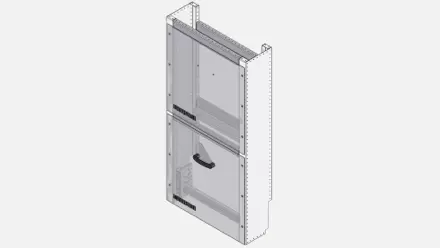

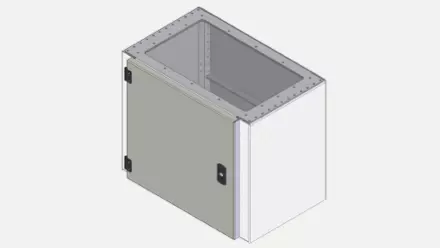

  • Max fysiska mått 1 800x228x300

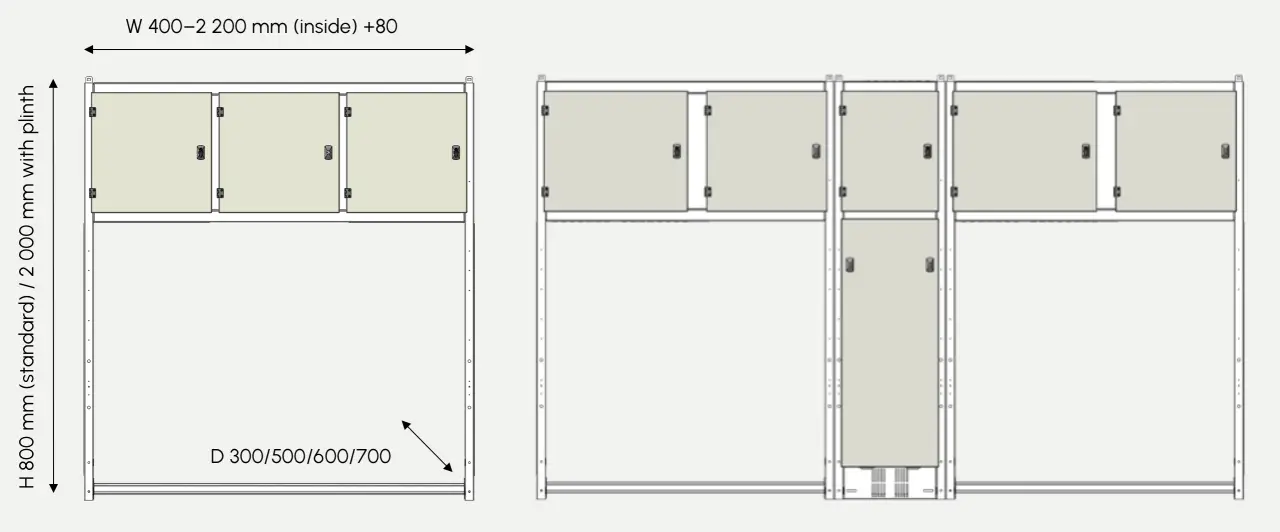

  • Innermått kapsling 400–2 200 mm
  • Placering på golv alternativt vägg
  • Dockningsbar i sidled

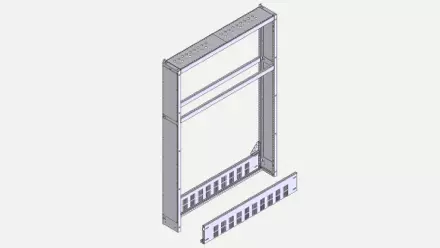

  • Påbyggnad djup 200 eller 300 mm

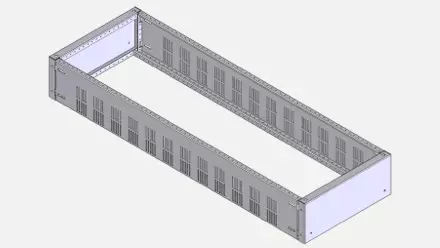

  • Förhöjningssockel 200 mm
  • Integrerad ställbar ankarskena för utgående kablage

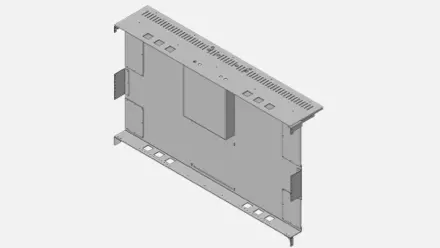

  • Kapslingen tillsammans med system Kabeldon IP kan leveras som en EMF reducerat ställverk

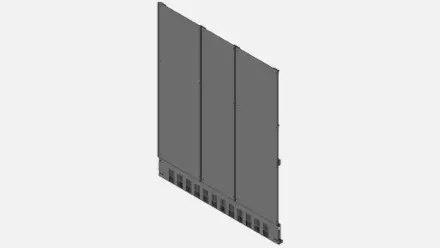

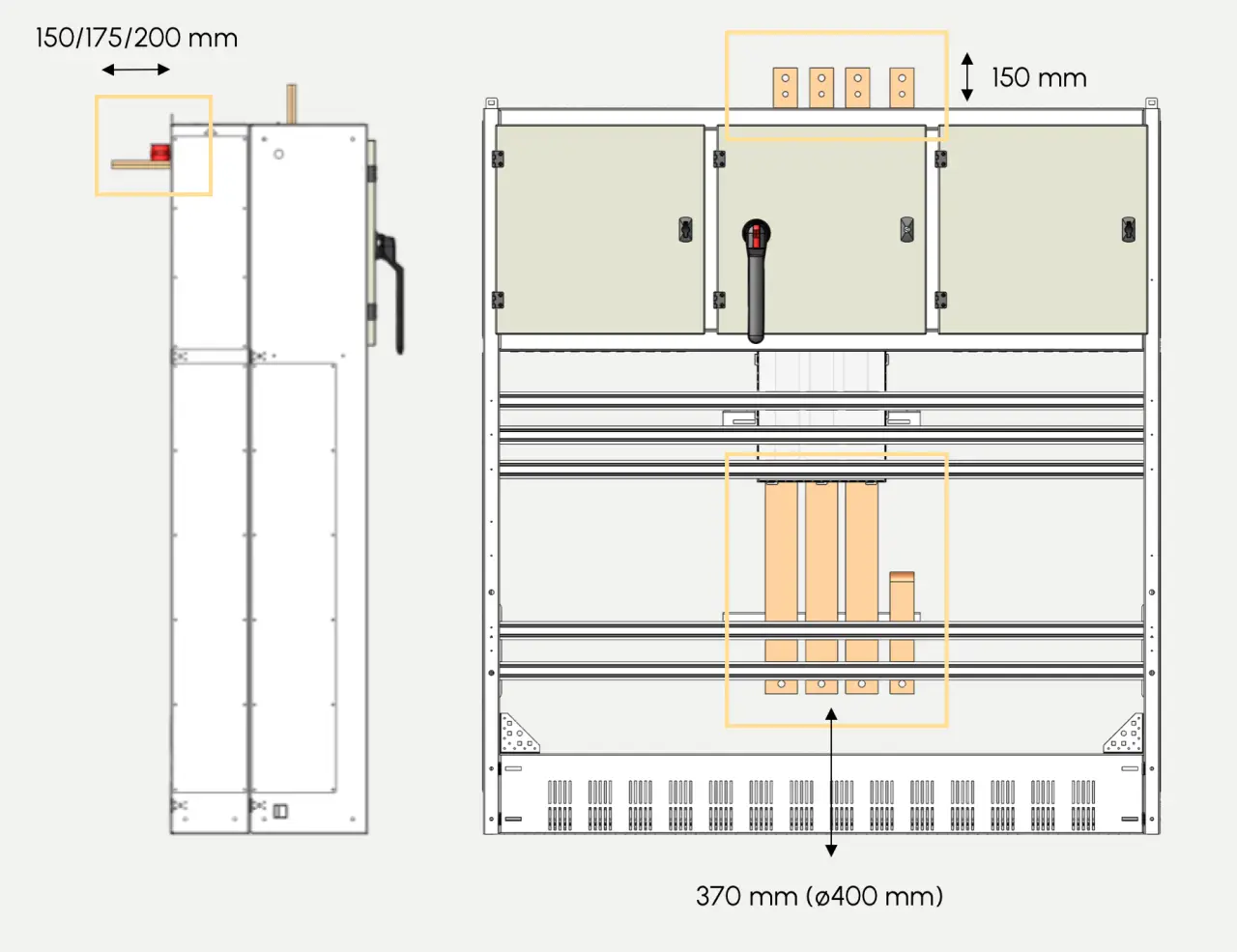

  • Kan fås i olika utföranden; över, bak, under

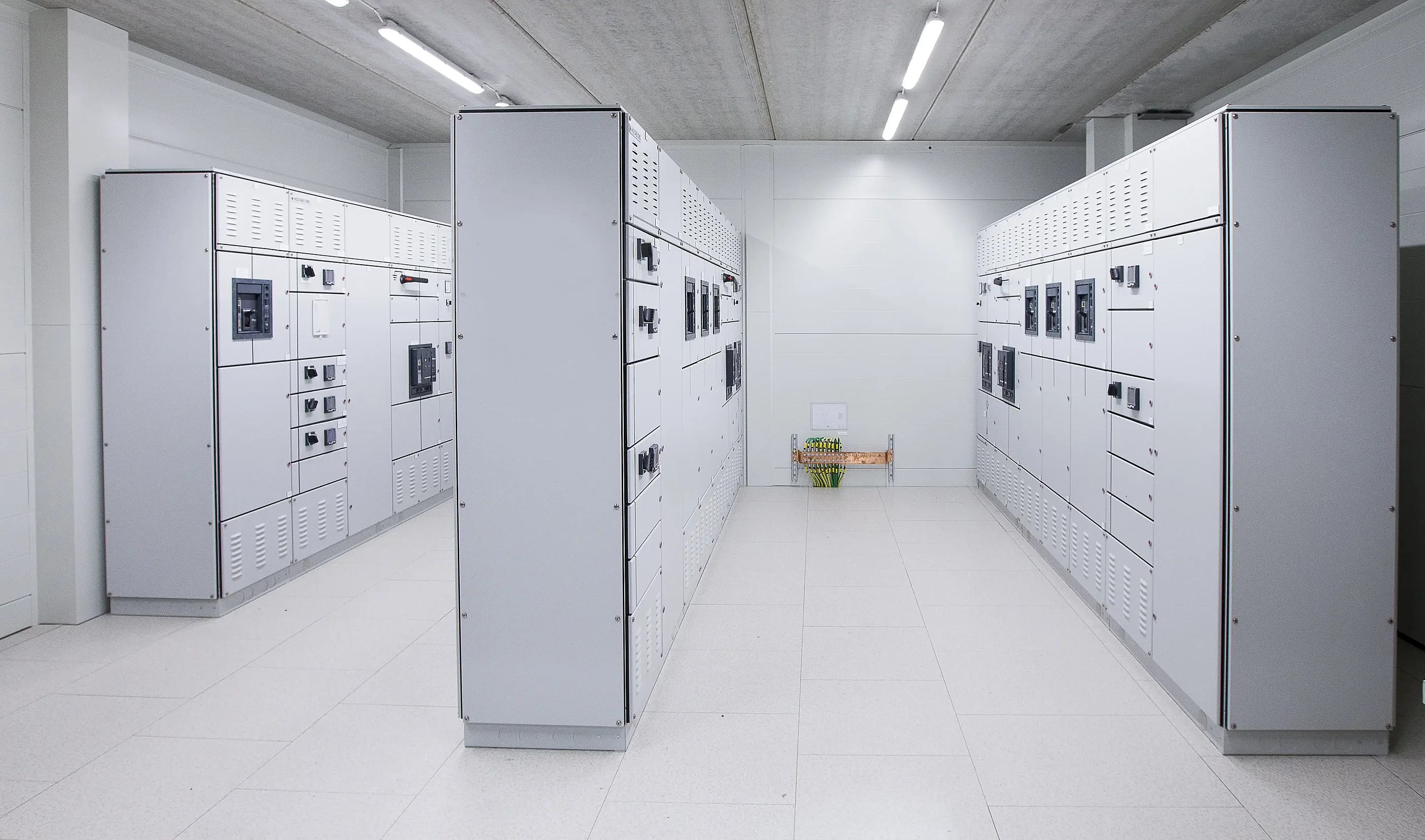

  • Max 3 200 ampere
  • Möjlighet att installera lastfrånskiljare
  • Möjlighet att installera effektbrytare i fast eller utdragbart utförande
  • Jordningskopplare finns som tillval
  • Standard från 600–3 200 A
  • Möjlighet att placera flera ställverk och sektionera ihop samlingsskenan i samma station
